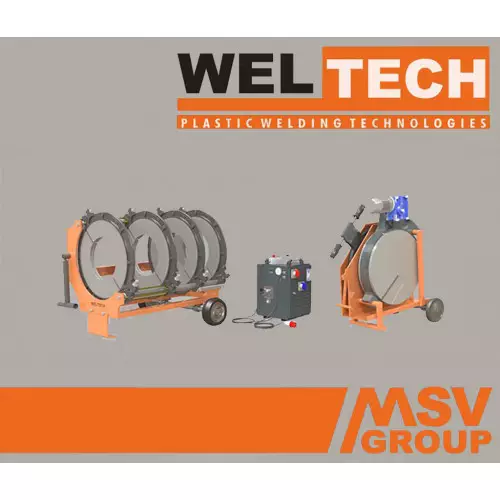

Гідравлічний зварювальний апарат Weltech W630 (Туреччина)
Діаметри труб і фітингів, що зварюються: 315-355-400-450-500-560-630мм.
Матеріал труби, що зварюється: ПП, ПВД, ПНД
Для експлуатації машини необхідна напруга: 380 В (трифазна).
Вага зварювального апарату: 670кг.
Технічні характеристики та комплект постачання Weltech W630:
КОРПУС (ЦЕНТРАТОР) АПАРАТА ДЛЯ СТИКОВОГО ЗВАРЮВАННЯ W630
Центратор (позиціонер) має посилену конструкцію, що забезпечує надійну фіксацію труб і з'єднувальних деталей, також центратор оснащений колісною базою (два колеса) для зручності переміщення позиціонера під час виконання зварювальних робіт. Загалом до складу центратора апарата Weltech W630 входить 4 (чотири) затискачі: 2 (два) нерухомі затискачі + 2 (два) рухомі затискачі, що приводяться в дію 2-ма (двома) гідроциліндрами, розташованими на напрямних центратора апарата Weltech W630. На основному корпусі центратора (позиціонера) зварювального апарата Weltech W630 розташовані герметичні швидкороз'ємні муфти у кількості 2 (двох) штук. Габарити центратора (позиціонера) W630: 155x100x100 см.
ТОРЦЮВАЛЬНИЙ ПРИСТРІЙ АПАРАТА ДЛЯ СТИКОВОГО ЗВАРЮВАННЯ W630
Торцювальник з електроприводом (Trimmer), оснащений фіксатором робочого положення та закритим корпусом. Високонадійна посадка торцювальних дисків апарата W630 забезпечує площинність торцювання труб та видалення стружки назовні. Потужність торцювальника апарата Weltech W630: 380В+50Гц ; 1,5кВт.
Гідроагрегат з електричним приводом
Гідравлічний агрегат з електроприводом із діапазоном тиску від 0 до 140 бар та вагою 50 кг, захищений від забруднень та оснащений: манометром із гліцерином, вологостійким електричним щитом для підключення торцювальника з електричним приводом і нагрівального елемента зварювального апарата W630, захисним вимикачем та зовнішнім пультом керування гідроблоком.
Гідравлічний агрегат з електричним приводом зварювальної машини Weltech W630 служить для здійснення процесу тиску під час зварювання поверхонь та їх охолодження. Гідравлічний агрегат з електроприводом апарата W630 зводить і розводить затискачі центратора/позиціонера зварювального апарата Weltech W630. Забезпечує постійний тиск до 140 бар навіть при вимкненому гідравлічному насосі.
Потужність гідравлічного агрегата з електроприводом апарата Weltech W630: 380В + 50Гц; 0,75 кВт.
Гнучкі гідравлічні шланги довжиною 3 метри у кількості 2 (двох) штук, вагою 2,3 кг кожен. Гнучкі гідравлічні шланги необхідні для підключення гідравлічного агрегата з блоком керування до центратора (позиціонера). З обох кінців гідрошланги оснащені герметичними швидкороз'ємними муфтами (швидкороз'ємні з'єднання; ШРЗ).НАГРІВАЧ ЗВАРЮВАЛЬНОГО АПАРАТА ДЛЯ СТИКОВОГО ЗВАРЮВАННЯ Weltech W630
Нагрівальний елемент з електронним термостатичним регулятором температури та підтримкою заданої робочої температури. Температура робочої поверхні нагрівального елемента / «млинця» / зварювального «дзеркала» регулюється в діапазоні від 20 до 300 градусів Цельсія (20–300 °C). Температура розподіляється рівномірно по всій поверхні нагрівача. Поверхня нагрівального елемента апарата W630 вкрита спеціальним антипригарним покриттям, що запобігає прилипанню. Потужність нагрівального елемента зварювального апарата Weltech W630: 380 В + 50 Гц; 7,5 кВт.
Затискні алюмінієві литі вкладиші: 315-355-400-450-500-560-630 мм. Комплект для кожного діаметра складається з 8 (восьми) півкілець (редукційних вкладишів). Дуги/хомути затискачів зварювального апарата Weltech W630 є вкладишами для зварювання труб діаметром 630 мм. Регулювання сили фіксації редукційних литих затискних вкладишів (півкілець) здійснюється за допомогою шпильки з різьбою. Вкладиші не проковзують.
Фланцевий адаптер, який служить для зварювання коротких втулок під фланець. Діапазон кріплення втулок від 315 до 630 мм (315–630 мм).
Пенал для торцювальника та нагрівача W630 (контейнер для торцювальника та нагрівача) необхідний для транспортування та зберігання нагрівача й торцювальника апарата W630. Також служить теплоізолятором для нагрівального елемента.
Комплект інструментів для W630. До нього входять: чотиригранник для фіксації болтів на знімних вкладишах, гайковий ключ для зручності фіксації затискачів центратора (позиціонера), болти для кріплення знімних вкладишів до основного затискача. Для кожного діаметра знімних вкладишів використовуються болти різної довжини, що забезпечує безпеку під час експлуатації зварювального апарата W630. Інструменти зберігаються та транспортуються в переносному ящику для інструментів.
Документація на зварювальний апарат Weltech W630: паспорт верстата W630, інструкція з експлуатації (норми технологічного режиму процесу зварювання), гарантійний талон, пакувальний лист.
Вага апарата W630 (нетто) становить 670 кг. Вага апарата W630 в упаковці (брутто) становить 780 кг.
Габарити упаковки зварювального апарата Weltech W630: 1 місце (дерев'яний ящик); 180x155x130 см; 3,7 м³.
Сумарна потужність зварювального апарата (машини) Weltech W630: 9,75 кВт. Необхідна потужність генератора для роботи апарата W630 «в полі»: 13,7 кВт.
Опціонально можливе підключення зовнішнього блоку CNC середнього ступеня автоматизації (купується окремо):
Блок CNC — комп'ютерний блок керування процесом зварювання, призначений для автоматизації процесу зварювання з мінімальною участю людини.
Має програму параметрів зварювання, здійснюючи автоматичний контроль та дотримання всього циклу зварювання.
Реєструє результати зварювання у вигляді протоколу на кожен стик, який надалі можна перенести на карту пам'яті або комп'ютер.
Просте керування російською мовою.
Не потребує додаткового навчання зварювальника для роботи з блоком керування.
Великий дисплей, що легко читається.
Можливість зварювання в ручному режимі.
Можливість коригування даних під час процесу зварювання.Придбати цей апарат або будь-який інший товар ви можете, зв'язавшись із нашими менеджерами: (098) 265-41-14; (066) 217-94-45.
